卧式纳米级砂磨机

NNM系列

技术特点

真正研磨至纳米级的研磨机

棒销式研磨轴设计

批次、循环研磨，操作方便

循环流量大，效率高

分离系统采用动态分离器，可以使用0.1mm研磨珠

研磨筒可为双冷却系统，可强制冷却适合热敏性物料研磨

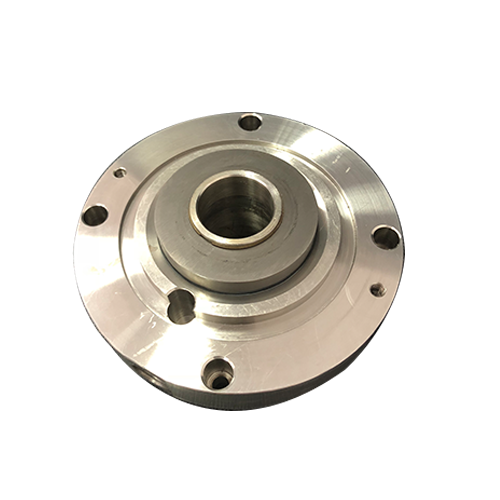

进口双端面机械密封，带强制冷却

研磨细度好，粒径分布窄，研磨细度D50≤30nm

设计原理

诺瓦NNM纳米砂磨机，采用双端面机械密封，可使用研磨介质。物料随进料泵由顶端进入研磨腔，在强烈的研磨过程中，棒销和定子对研磨介质连续发生剧烈的撞击，研磨介质再作用于物料，物料得到充分研磨，在出料口，由于密度不同，研磨介质返回研磨腔，物料却在进料泵压力作用下经缝隙分离器流出研磨腔。大流量循环往复的操作模式，确保物料在研磨腔体内短停留时间，多遍数通过，从而得到纳米级产品粒径分布。

电机	LDC分离器	研磨盘	内衬套	进料泵	电控箱
防爆	金属	耐磨钢	耐磨钢	隔膜泵	普通
防爆变频	陶瓷	陶瓷聚氨酯特耐磨钢	陶瓷聚氨酯氮化硅特耐磨钢	蠕动泵齿轮泵	防爆变频

技术参数

NNM 系列	卧式棒销纳米砂磨机
型号	NNM6	NNM10	NNM25	NNM60	NNM150
筒体容积L	6	10	25	62	150
Cylinder volume
加工批量	50-250	100-1000	500-2000	≥1000	≥2000
Batch processing
驱动功率kw	15	22	37	70-90	160
Power
转速rpm	600-1800	700-1300	700-1000	500-600	500-600
Speed
研磨效率 kg/h	100-500	250-1000	500-2500	1000-6000	2000-15000
Efficiency
长度mm	1130	1400	1850	2200	2900
Length
宽度mm	700	850	950	1000	1220
Vvidth
高度mm	1160	1550	1800	2250	2620
Highly
重量 kg	600	1300	2000	3500	6800
Weight
